Sposób działania pomp membranowych Sandpiper -lidera rynku pomp membranowych!
Zasilane powietrzem pompy z podwójną membraną (AODD) są zasilane sprężonym powietrzem lub azotem.

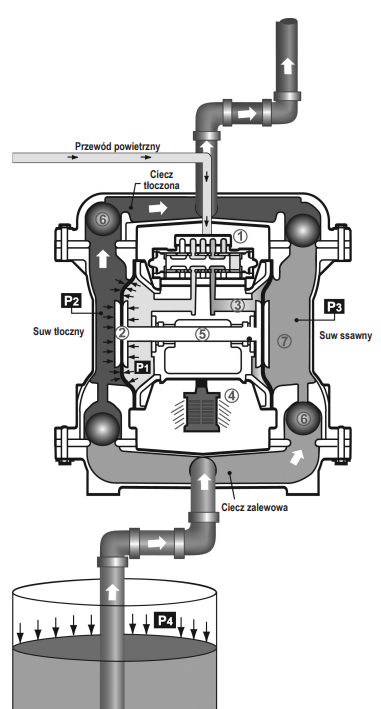

Główny kierunkowy zawór sterujący (powietrza) ① wprowadza sprężone powietrze do komory powietrznej, wywierając równomierne ciśnienie na wewnętrzną powierzchnię membrany ②.
Jednocześnie powietrze wylotowe ③ zza przeciwległej membrany jest kierowane przez zespół zaworu (zespoły zaworów) powietrza do kolektora wydechowego. ④.
Ponieważ ciśnienie w komorze wewnętrznej (P1) jest wyższe niż ciśnienie w komorze cieczy (P2), membrany połączone tłoczyskiem ⑤ przesuwają się wspólnie, generując z jednej strony siłę tłoczącą, a z drugiej – siłą ssącą.
Kierunkami cieczy tłoczonej i zalewowej sterują (kulowe lub klapowe) zawory zwrotne ⑥.
Zalanie pompy następuje w wyniku suwu ssawnego.
Suw ssawny obniża ciśnienie w komorze (P3), zwiększając jej objętość.
Powoduje to wytworzenie różnicy ciśnień niezbędnej do wytworzenia ciśnienia atmosferycznego (P4) w celu przepchnięcia cieczy przez przewód ssawny i zawór zwrotny po stronie ssawnej do zewnętrznej komory cieczy ⑦.
Ruch ssawny (po stronie ssawnej) wywołuje też działanie zwrotne pompy (przesuw, skok lub cyrkulację).
Ssawny ruch membrany jest mechanicznie przeciągany przez punkt suwu.
Wewnętrzna płyta membrany styka się z tłokiem siłownika ustawionym tak, aby przesunąć sygnalizacyjny zawór pilotowy. Po uruchomieniu zawór pilotowy wysyła sygnał ciśnienia do przeciwległego końca głównego kierunkowego zaworu powietrza, kierując sprężone powietrze do przeciwległej komory wewnętrznej.
