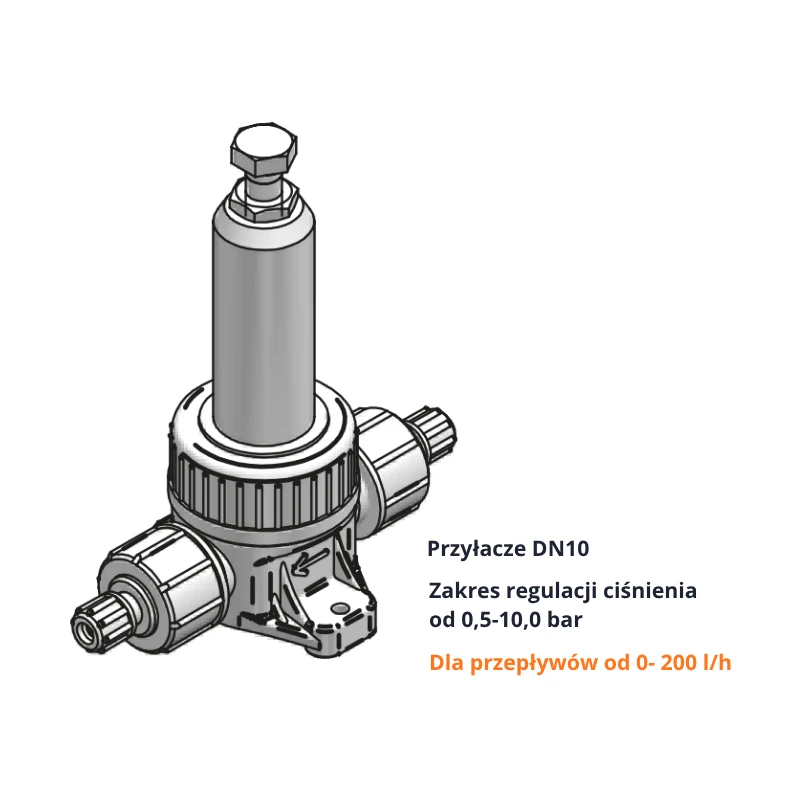

Zawór utrzymujący ciśnienie Jesco DN10 12532003

Zawór ciśnieniowy i przelewowy Jesco DN10 PVC/PTFE – nr kat. 12532003

Zawory ciśnieniowe i przelewowe Jesco stosowane są jako armatura specjalna dla układów dozowania. Zapewniają dokładność dozowania oraz chronią pompę i instalację przed nadmiernym ciśnieniem.

Zawór utrzymujący ciśnienie stosujemy wówczas, gdy pompa dozuje do układu o zmiennym ciśnieniu lub do układów otwartych. W takich przypadkach dokładność dozowania może znacznie odbiegać od wskazań pompy – szczególnie w przypadku pomp dozujących. Gdy ciśnienie po stronie ssawnej jest wyższe niż po stronie tłocznej, zastosowanie zaworu ciśnieniowego jest konieczne.

Zawór przelewowy Jesco 12532003 pełni równocześnie funkcję zaworu bezpieczeństwa – zabezpiecza pompę dozującą, przyłącza oraz rurociągi przed przeciążeniem ciśnieniowym, np. w przypadku przypadkowego zamknięcia zaworu odcinającego przy pracującej pompie. Cały nadmiar medium jest zawracany do zbiornika zasilającego.

Zaworu nie trzeba stosować wyłącznie wtedy, gdy instalacja wyposażona jest w zawory iniekcyjne (wtryskowe) wytwarzające wymagane przeciwciśnienie.

Zawór Jesco 12532003 DN10 – dane techniczne:

• Numer katalogowy: 12532003
• Średnica nominalna: DN10
• Materiał korpusu: PVC
• Materiał membrany: PTFE
• Maksymalne natężenie przepływu: 200 l/h (przy stałym przepływie wody lub podobnego medium)
• Ciśnienie nominalne: PN10
• Zakres regulacji ciśnienia od 0,5-10,0 bar
• Maksymalna temperatura medium: 50°C
• Przyłącze: G 3/8

Kompatybilne modele Pomp;

Kompatybilne modele pomp MEMDOS:

• MEMDOS LB 80
• MEMDOS LB 110
• MEMDOS LB 150
• MEMDOS LB 160
• MEMDOS LP 80
• MEMDOS LP 110
• MEMDOS LP 150
• MEMDOS LP 160
• MEMDOS LA 80
• MEMDOS LA 110
• MEMDOS LA 150
• MEMDOS LA 160
• MEMDOS ZMR110
• MEMDOS ZMR140
• Pompy innych producentów jak Sera, Prominent, Grundfoss, OBL, Doseuro

Ważne informacje dotyczące doboru i ustawienia:

W układach, gdzie przepływ nie ma charakteru stałego (pompy dozujące bez tłumika pulsacji), przy doborze zaworu należy zastosować współczynnik 2 do 3 – przykładowo pompa o wydajności 70 l/h bez tłumika wymaga zaworu o przepływie min. 140–210 l/h, co odpowiada właśnie DN10 (200 l/h).

Ciśnienie regulowane jest poprzez dociążenie sprężyny śrubą dociskową. Wartość ciśnienia należy dobrać tak, by podczas dozowania z maksymalną wydajnością nie wytwarzało się zbyt wysokie ciśnienie, niepotrzebnie obciążające instalację.

Zawór Jesco 12532003 dostępny jest z szeroką gamą przyłączy (typ A, B, C, D) dopasowanych do różnych średnic przewodów – zarówno w wersji PVC jak i stalowej.
